LS G100 G100C 인버터 사용 설명서 매뉴얼 설정

iG5A 제품군을 단종시키면서 대체품으로 나온 LS G100 인버터입니다. 모터의 속도제어를 위해서는 반드시 필요한 제품으로 산업현장이나 우리 타고 있는 엘리베이터나 스키장 리프트등 많은 곳에서 사용되고 있으며 전기 자동제어 제품 중에서도 고가로 취급되고 있습니다.

G100 G100C 차이

1. G100 G100C 사용 설명서

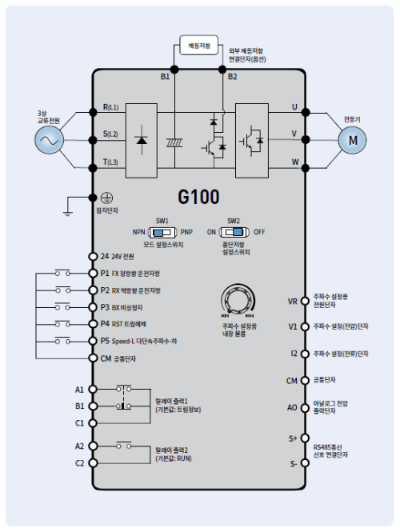

G100 결선도

1) G100 G100C 파라미터 설정

• ACC(가속)
• DEC(감속)
• FRQ 외부 볼륨사용 시 [2]
• FRQ 내부 볼륨 사용시 [4]



2) G100 인버터 파라미터 초기화

그룹	코드	명칭	설정값	설정 범위	단위
dr	93	피라미터 초기화	0	0~14	-



파라미터 초기화 설정 상세

설정		기능
0	NO	-	-
1	모든 그룹	모든 데이터를 초기화 합니다, 1(All Grp)을 선택하고 [PROG/ENT]키를 누르면 초기화를 시작하고 초기화가 완료되면 0(No)이 표시 됩니다.
2	GR그룹	그룹별로 데이터를 초기화합니다. 초기화하려는 그룹을 선택한 후 [PROG/ENT] 키를 누르면 초기화를 시작하고, 초기화가 완료되면 0(No)이 표시됩니다.
3	bA 그룹
4	Ad 그룹
5	Cn 그룹
6	ln 그룹
7	Ou 그룹
8	CM 그룹
9	AP 그룹
12	Pr그룹
13	M2 그룹
14	운전 그룹



3) G100 G100C 인버터 냉각 팬 제어
인버터 본체의 방열판(Heat-sink) 냉각 팬을 온(On)/오프(Off) 제어합니다. 운전 및 정지가 빈번한 부하이거나 정지 시 냉각 팬 소음이 없는 조용한 환경이 필요한 경우에 사용합니다. 냉각 팬 제어 기능을 적절히 설정하면 냉각 팬의 수명을 연장할 수 있습니다.

그룹	코드	명칭	설정 값	설정 범위
Ad	64	냉각 팬 제어	0 During Run	0~2



냉각 팬 제어 상세 설정

설정		기능
0	During Run	인버터에 전원이 공급된 상태에서 운전 지령이 입력되면 냉각 팬이 작동합니다. 운전 지령이 오프(Off)되고 인버터 출력이 차단되면 냉각 팬이 정지합니다. 인버터 방열판의 온도가 일정 수준 이상일 경우에는 운전 지령에 관계없이 냉각 팬이 작동합니다.
1	Always On	인버터에 전원이 공급되면 냉각팬이 항상 작동합니다.
2	Temp Control	인버터에 전원이 공급되고, 운전 지령이 입력되어도 인버터 방열판의 온도가 일정 수준 이상으로 상승하기전에는 냉각 팬이 작동하지 않습니다.

참고 Ad.64 코드를 0(During Run)으로 설정하더라도 전류 입력 고조파나 노이즈에 의해 방열판 온도가 일정 온도 이상 올라가면 보호 기능이 작동하여 냉각 팬이 작동할 수 있습니다.



4) G100 프리 런(Free Run) 정지
운전 지령이 오프(Off)되면 인버터는 출력을 차단하고, 부하는 관성 정지합니다.

그룹	코드	명칭	설정 값	설정 범위
Ad	08	정지 방법	2 Free run	0~4

*주의 모터 부하 측 관성이 크고, 모터가 고속으로 운전 중일 때 인버터 출력이 차단되면 부하 관성에
의해 모터가 계속 회전할 수 있으므로 주의하십시오. 큰 용량의 모터에 많이 사용되는 설정입니다



6) G100 최대 주파수 변경  (예 : 60Hz를 80Hz로 주파수 상향)

1. dr.18 기저 주파수를 60Hz에서 80Hz로 변경 합니다.
2. dr.20 최대 주파수를 60Hz에서 80Hz로 변경 합니다.
3. ad.80 Fire Mode에서 1번(Fire Mode)으로 변경합니다.
4. ad.81 Fire Mode 운전 주파수에서 80Hz로 변경합니다.
5. In-01 아날로그 최대 입력 시 주파수를 80Hz로 변경합니다.

G100C 메뉴얼 설명서



2. G100 G100C 인버터 차이점

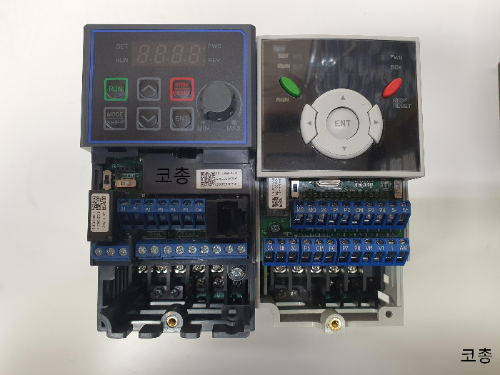

LS G100과 G100C는 성능면에서 다를 게 없지만 외관에서 크게 차이가 있습니다. 기존 iG5A를 대체하신다면 G100C 모델을 적용하셔야 크기가 같습니다. 참고로 G100C 모델은 0.4~2.2KW까지만 생산되고 G100은 0.4~22KW까지 생산됩니다.

IG5A G100

G100과 G100C는 iG5A와 단자대 명칭 그리고 피라미터 설정하는 방법이 흡사하기 때문에 어렵지 않습니다.



3. G100 G100 인버터 사용 설명서 다운로드

아래 링크로 가시면 G100 사용설명서를 PDF 파일을 다운로드하실 수 있습니다.

LS 인버터 G100 매뉴얼 카탈로그 인증서 CAD 에러 알람 코드



G100(C)_사용설명서_KR_V2.00_220922 (2).pdf

16.10MB

LS G100(C)_간편본_Kor.pdf

17.75MB
